CS2550S系列：高精度大電流連接安全防線

所屬分類：公司新聞

發布時間：2025-06-29

純電動汽車作為新能源汽車市場的主力，其動力核心（動力電池、驅動電機、逆變器、快充系統、電控系統）在工作時需承載數百安培的大電流（如驅動電機峰值電流 300A-500A+，800V 平臺快充電流 400A+）。在動力傳輸與轉換環節，部件間的壓接、焊接及觸點連接等電氣連接工藝，因接觸電阻的存在，在極端電流條件下會產生顯著功率損耗和局部過熱，甚至引發火災等嚴重安全隱患。因此，大電流測試是確保新能源汽車安全、可靠、高效運行不可或缺的核心驗證手段，其關鍵作用體現在以下方面：

保障安全（首要核心）

防止過熱起火：大電流（I）流經連接器、接觸面以及焊接面時，其內阻（R）產生的焦耳熱（P = I2R）劇增。若設計不良、接觸電阻過高或材料性能不足，將導致：

絕緣材料熔化、起火。

金屬端子氧化、軟化甚至熔融，引發短路、拉弧。

引燃周圍部件，釀成火災。

抑制電弧風險：大電流下插拔或接觸不良極易產生破壞性電弧，燒蝕端子表面，增大接觸電阻，形成“發熱-劣化-更熱”的惡性循環，最終可能導致起火或爆炸。測試需驗證通斷過程的安全性。

確保長期可靠運行

控制溫升與延緩老化：持續大電流導致的溫升，會加速絕緣材料、密封件、金屬鍍層的老化、氧化和性能衰退。測試需驗證額定電流下溫升在安全限值內，并評估長期穩定性。

維持接觸電阻穩定：大電流、伴隨的溫升及車輛振動會加劇端子及接觸面的氧化和微動磨損，導致接觸電阻增大，引發更嚴重的發熱（惡性循環），最終連接失效。測試（結合溫升、振動、電流循環）需評估連接點抗劣化能力。

抵抗材料蠕變/應力松弛：長期熱應力和機械應力（端子夾緊力）可能導致金屬端子發生微小塑性變形（蠕變）或應力下降（松弛），降低接觸壓力，增大接觸電阻。測試需評估其抵抗此類漸進失效的能力。

維持高效能量傳輸

電氣連接工藝（壓接、焊接、觸點）產生的接觸電阻在動力傳輸路徑中占比顯著。傳輸數百安培電流時，其功率損耗（P = I2R）巨大。過大的接觸電阻不僅浪費電池能量，降低續航里程，更會加劇發熱問題。大電流測試是篩選低阻高效連接器的關鍵手段，也為優化連接工藝提供重要依據。

驗證設計與魯棒性：

設計裕度驗證：通過施加高于額定值的過載電流（如1.5倍），驗證連接點（連接器、焊接面、壓接面）在極端工況（如電機堵轉、急加速、充電波動）下的安全裕度和抗過載能力，確保不會瞬間失效。

模擬實際工況壽命：進行電流循環測試（通-斷-通），考察固定連接和活動連接在反復承受大電流沖擊后的性能變化和預期壽命。

滿足強制法規與準入要求

新能源汽車高壓連接器必須符合全球嚴苛的安全與可靠性標準（如 ISO 15118, IEC 62196, LV214, USCAR-2, QC/T 1067, GB/T 等）。這些標準強制要求連接器必須通過一系列嚴格的大電流測試（溫升、過載、電流循環等）才能獲得認證并裝車使用。這是產品上市的必要前提。

總結

大電流測試是模擬高壓、高功率系統嚴酷工作環境，評估電氣連接工藝可靠性的必要手段，未經充分大電流測試驗證的電氣連接應用于新能源汽車，將構成巨大的安全隱患和可靠性風險。因此，大電流測試是連接器研發、生產及應用流程中不可逾越的關鍵驗證環節，是保障車輛本質安全和長期性能的基石。

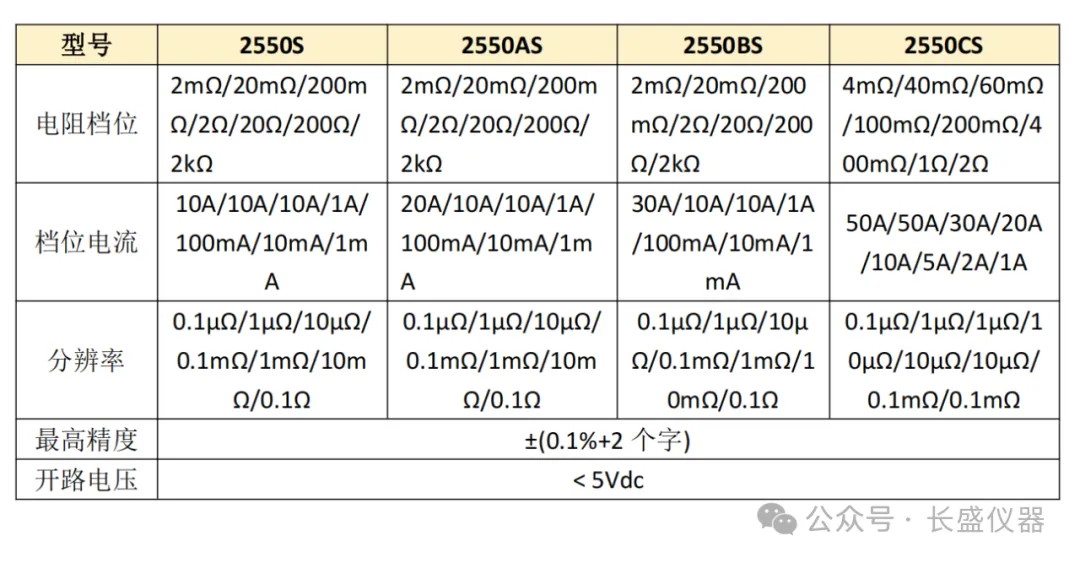

長盛儀器CS2550S系列直流低電阻測試儀，實現了從1mA的微小電流到50A大電流的輸出，在0.1uΩ～2kΩ電阻范圍圍內，測試精度最高可以達到0.1%。新推出的產品憑借其強大的恒流測試能力，無論您的測試需求多么特殊，測試場景多么復雜，都可以輕松應對，為行業用戶提供高效可靠的測試手段。
